注塑模具在注射制品成型中起極其重要的作用，除了塑料制品的表面質量，成型精度完全由模具決定之外，塑料制品的內在質量、成型效率也受模具左右，所以如何高質量、簡明、快捷、規范化地設計注塑模具成為發揮注塑成型工藝優越性，擴大注塑制品應用的首要問題。
(5).制品的表面要求。
注射機型號的確定
注射機規格的確定，主要是根據塑料制品的大小及生產批量。設計人員在選擇注射機時主要考慮其塑化率、注射量、鎖模力、安裝模具的有效面積(注射機拉桿間距)、容模量、頂出形式及項出長度。
型腔數量的確定及型腔排列
模具型腔數量的確定，主要根據制品的投影面積、幾何形狀(有無滑塊)、制品精度、批量以及經濟效率來確定。
型腔數量主要依據以下因素進行確定:
(1).制品重量與注射機的注射量；
(2).制品的投影面積與注射機的鎖模力；
(3).模具外形尺寸與注射機安裝模具的有效面積(或注射機拉桿內間距)；
(4).制品精度；
(5).制品顏色；
(6).制品有無滑塊、斜銷及其處理方法；
(7).制品的生產批量；
(8).經濟效率。
以上這些因素相互制約的，因此在確定設計方案時，必須進行協調，以保證滿足其主要條件。
通常，型腔數量，若客戶指定設計人員要對其進行綜合衡量，若滿足不了要求，必須與客戶進行一步檢討。
型腔數量確定之后，要進行型腔的排列。型腔的排列涉及模具尺寸、澆注系統的設計、澆注系統的平衡和滑塊機構的設計.
分型面的確定
分型面，在一些的制品圖中已作具體規定，但在很多的模具設計中要由模具設計人員來確定。一般來講，在平面上的分型面比較容易處理，有時碰到立體形式的分型面就應當特別注意。
其分型面的選擇應遵照以下原則：
(1).不影響制品的外觀，尤其是對外觀有明確要求的制品,更應注意分型面對外觀的影響；
(2).有利于保證制品的精度；
(3).有利于模具加工，特別是型腔的加工；
(4).有利于澆注系統、排氣系統、冷卻系統的設計；
(5).有利于制品的脫模,確保在開模時使制品留于動模一側；
(6).便于金屬嵌件的安裝。
滑塊、斜銷機構的確定
滑塊、斜銷機構應的選擇，應根據具體的產品形狀來確定。在設計滑塊、斜銷機構時，應確保其安全可靠，盡量避免與頂出機構發生干擾，否則在模具上應設置先復位機構。
澆注系統的設計
澆注系統的設計，包括主流道的選擇,分流道截面形狀及尺寸的確定, 澆口位置的選擇, 澆口形式及澆口截面尺寸的確定。
當采用點澆口時，為了確保分流道的脫落，還應注意脫澆口裝置的設計。
在設計澆注系統時，首先是選擇澆口位置。澆口位置的選擇的適當與否，將直接關系到制品的成型質量及注射過程是否能順利進行。
澆口位置的選擇應遵循以下原則:
(1).澆口位置應盡量選擇在分型面上,以便于模具加工及使用時澆口的清理；
(2).澆口位置距型各個部位的距離應盡量一致 ,并便其流程為最短；
(3).澆口位置應保證塑料流入型腔時,對著型腔中寬暢,厚壁部位,以便于塑料地流入；
(4).避免塑料在流入型腔時直沖型腔壁,型芯或嵌件,使塑料能盡快流入到型腔各部位,并避免型芯或嵌件變形；
(5).盡量避免使制品產生熔接痕,或使其熔接痕產生在制品不重要部位；
(6).澆口位置及其塑料流入方向,應使塑料在流入型腔時,能沿著型腔平行方向均勻地流入,并有于型腔內氣體的排出；
(7).澆口應設置在制口上最易清除的部位,同時盡可能不影響制口的外觀。
排氣系統的設計
排氣系統對于制品成型質量起著至關重要的作用,其排氣方式有以下幾種:
(1).利用排氣槽。排氣槽一般設在型腔最后被充滿的部位。 排氣槽的深度因塑料不同而異,基本上是以塑料不產生飛邊時所允許的最大間隙來確定。
(2).利用型芯,鑲件,頂針等的配合間隙或?qū)Ｓ门艢馊艢猓?/div>
(3).有時為了防止制品在頂出時造成真空變形,必須設計進氣銷；
(4).有時為了防止制品與模具的真空吸附,而設計防真空吸附組件。
冷卻系統的設計
冷卻系統的設計，是一項比較繁瑣的工作,既要考慮冷卻效果及冷卻的均勻性,又要考慮冷卻系統對模具整體結構的影響。
冷卻系統的設計包括以下內容:
(1).冷卻系統的排列方式及冷卻系統的具體形式；
(2).冷卻系統的具體位置及尺寸的確定；
(3).重點部位如動模型芯或鑲件的冷卻；
(4).側滑塊及側型芯的冷卻；
(5).冷卻組件的設計及冷卻標準組件的選用；
(6).密封結構的設計。
頂出系統的設計
制品的頂出形式,歸納起來右分為機械頂出、液壓頂出、氣動頂出三大類。
在機械頂出中有頂針頂出、頂板頂出、斜銷頂出、頂塊頂出及復合頂出。
制品頂出是注射成型過程中最后一個環節，頂出質量的好壞將最后決定制品的質量。因此，制品的頂出是不可忽視的。
在設計頂出系統時應遵守下列原則:
(1).為使制品不致因頂出產生變形,推力點應盡量靠近形芯或難于脫模的部位,如制品上細長中空?qǐng)A柱-多采用頂管頂出，推力點布置應盡量均勻。
(2).推力點應作用在制品能承受力最大的部位，即剛性好的部位,如筋部、突緣、殼體形制品的壁緣等處。
(3).盡量避免推力點作用在制品薄平面上，防止制品破裂、穿孔等，如殼體形制品及筒形制品多采用推板頂出。
(4).為避免頂出痕跡影響制品外觀，頂出裝置應設在制品的隱蔽面或非裝飾表面。對于透明制品尤其要注意頂出位置及頂出形式的選擇。
(5).為使制品在頂出時受力均勻,同明避免央真空吸附而使制品產生變形,往往采用復合頂出或特殊形式的頂出系統,如推桿、推板或推桿,推管復合頂出,或者采用進氣式推桿,推塊等頂出裝置,必要時還應設置進氣閥。
導向裝置的設計
塑料注射模上的導向裝置，在采用標準模架時，已經確定下來。
一般情況下,設計人員只要按模架規格選用就可以了。但根據制品要求須設置精密導向裝置時,則必須由設計人員根據模具結構進行具體設計。
一般導向分為動、定模之間的導向,推板及推桿固定板的導向,推件板與動模板之間的導向,定模座板與堆流道板之間的導向。
一般導向裝置由于受加工精度的限制或使用一段時間后,其配合精度降低,會直接影響制品的精度,因此對精度要求較高的制品必須另行設計精密導向定位裝置。
精密定位組件,有的已經標準化,如錐形定位銷,定位塊等可供選用,但有些精密導向定位裝置須根據模具的具體結構進行專門設計。

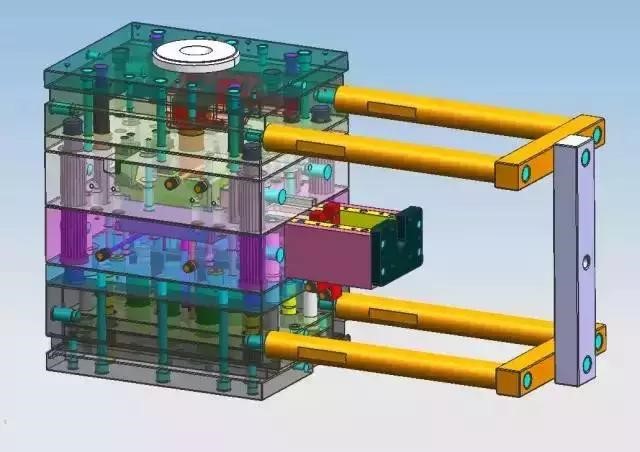

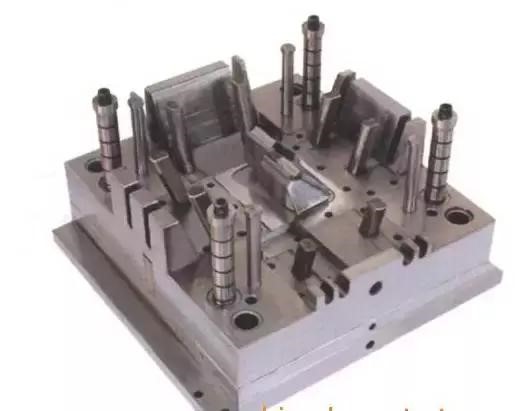

模架的確定和標準件的選用
以上內容全部確定之后,便根據所定內容設計模架。在設計模架時,盡可能地選用標準模架,確定出標準模架的形式,規格及標準代號。
標準件，包括通用標準件及模具專用標準件兩大類。通用標準件如緊固件等。模具專用標準件如定位,澆注套,推桿,推管,導柱,導套,模具專用彈簧,冷卻及加熱組件,二次分型機構及精密定位用標準組件等。
必須指出的是設計模具時,盡可能地選用標準模架和標準件,因?yàn)闃?biāo)準件有很大一部分已經商品化，隨時可以在市場上買到，這對縮短制造周期、降低制造成本是極其有利的。
模架尺寸確定之后,對模具有關零件要進行必要的強度或剛性計算,以校核所選模架是否適當,尤其是對大型模具,這一點尤為重要。

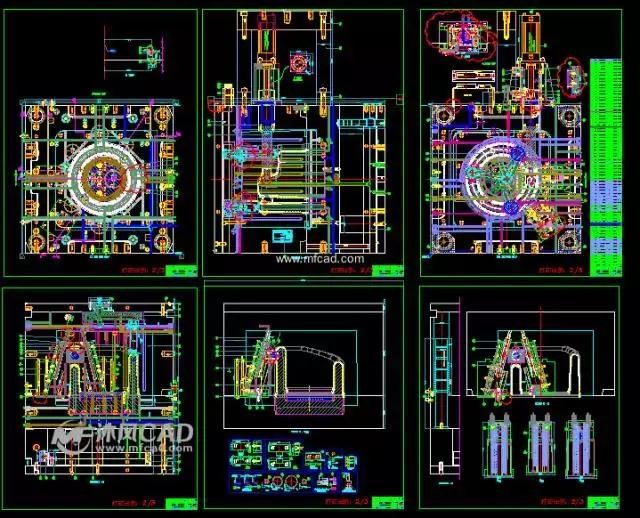

繪制組立圖
模架及有關內容確定之后,便可以繪制組立圖。在繪制裝配圖過程中,對已選定的澆注系統,冷卻系統抽芯機構,頂也系統等做進一步的協調和完善，從結構上達到比較完美的設計
模具主要零件圖的繪制
在繪制型腔或型芯圖時,必須注意所給定的成型尺寸公差及脫模斜度是否相互協調,其設計基準是否與制品的設計基準相協調。同時還要考慮型腔,型芯在加工時的工藝性及使用時的力學性能及其可靠性。
設計圖紙的審核
模具圖設計完成后，模具設計人員將設計圖及有關原始資料及計算草稿一同交主管進行審核。
主管應針對客戶所提供的有關設計依據及客戶所提要求,對模具的總體結構,工作原理操作的可行性等進行比較系統的審核。
設計圖紙的會簽
模具設計圖紙完成之后,必須立即交給客戶認可,只有客戶同意后,模具才可以備料投入生產,當客戶有較大意見需做得大修改時，則必須在重新設計后再交客戶認可,直至客戶滿意為止。
綜合以上的模具設計程序﹐其中有些內容可以合并考慮，有些內容則要反復考慮。
因?yàn)槠渲杏行┮蛩爻３Ｏ嗷ッ埽仨氃谠O(shè)計過程中通過不斷論證﹐互相協調才能得到較好的處理。特別是涉及模具結構方面的內容﹐一定要認真對待﹐往往要做幾個方案同時考慮,對每一種結構可能列出其各方面的優缺點，再逐一分析,進行優化。因?yàn)榻Y(jié)構上的原因,會直接影響模具的制具和使用﹐甚至造成整套模具報廢。所以﹐模具設計是保證模具質量的關鍵性的一步,其設計過程就是一項系統工程。
